吊り下げ型UV-LEDブラックライト

<JIS Z 2323:2017準拠>
吊り下げ式 UV LED探傷灯
UV LED BlackLight L-500LC型

L-500LC下向き



L-500LC横向き



L-500LC連結



L-500LCの特徴

● 小型軽量・経済性・高性能で快適な作業環境を提供
● 独自光学設計により高い紫外線出力と広い照射範囲を実現
● Vカットガラスフィルターにより不要な光をカットし、検査に適した配光で検査精度を向上
● Vカットガラスフィルターのため、光源に近づいても可視光照度がほとんど増えません。
● 標準仕様で航空機部品などの検査に対応
● 金属反射鏡により、レンズ劣化等による出力低下を軽減
● 瞬時点灯で待たずに作業開始
● 別置き電源不要でスッキリ設置が可能
● コンパクト設計により連結で設置可能

仕様

横にスクロールしてご覧いただけます。

電源 AC100V 50/60Hz
消費電力 約40W(最大)
紫外線光源 UV-LED使用
紫外線強度 4200μW/cm2以上(フィルター面より距離600mm:中心)
紫外線波長 320~400nm(主波長365±5nm メーカー仕様による)
使用環境温度 5~40℃(周囲温度)
使用環境湿度 20~80%RH(ただし、結露なきこと)
LED寿命 10,000時間(設計寿命であり、使用環境・使用方法により異なります。)
冷却方式 自然放熱
電源コード長さ 3.0m
投光器寸法 W220 × D220 × H160 (H243吊金具含む)
重量 約6kg(コード含む)
オプション ・取付ブラケット
・紫外線強度調整機能

※価格はこちらからお問い合わせください。

※詳細はカタログをご覧ください。

カタログダウンロード ※ボタンクリックでダウンロードが開始されます。

<ASTM E 3022、RRES 90061、JIS Z 2323:2017準拠>
吊り下げ式 UV LED探傷灯
UV LED BlackLight L-500LCE型

L-500LCE横から見た

  ASTM E 3022 及びRES90061準拠モデル

L-500LCE斜め下から見た



L-500LCE及びケーブル



L-500LCEの特徴

●小型軽量・経済性・高性能で快適な作業環境を提供。

●独自光学設計により高い紫外線出力と広い照射範囲を実現。

●照射範囲:300mm×300mm(≧1000μW/㎠)

●Wカットガラスにより不要な光を極限までカットし、検査に適した配光で検査精度が向上します。

●標準仕様で航空機部品などの検査に対応。

●金属反射鏡により、レンズ劣化などによる出力低下を低減。

●瞬時点灯で待たずに作業開始。

●別置き電源不要でスッキリ設置・増設も簡単に可能。

●ファンレスの自然放熱によりフィルターメンテナンス不要。

●JIS Z 2323に対応しております。

仕様

横にスクロールしてご覧いただけます。

電源 AC100V 50/60Hz
消費電力 約40W(最大)
紫外線光源 UV-LED使用
紫外線強度 4000μW/cm2以上(フィルター面より距離381mm:中心)
紫外線波長 320~400nm(主波長365±5nm メーカー仕様による)
使用環境温度 10~50℃(周囲温度)
使用環境湿度 20~80%RH(ただし、結露なきこと)
LED寿命 10,000時間(設計寿命であり使用環境・使用方法により異なります。)
冷却方式 自然放熱
電源コード長さ 3.0m
投光器寸法 W220 × D220 × H160 (H243吊金具含む)
重量 約6kg(コード含む)
オプション ・取付ブラケット
・紫外線強度調整機能

※価格はこちらからお問い合わせください。

※詳細はカタログをご覧ください。

カタログダウンロード ※ボタンクリックでダウンロードが開始されます。

ブラックライトLV-9画像

LV-9 (UV-LED9個)
UV-LED間隔がLV-9、LV-18、LV-24で同一

ブラックライトLV-6画像

LV-6 (UV-LED6個)
UV-LED間隔が他のLVシリーズに比べ広い

ブラックライトLV-24画像

LV-24 (UV-LED24個)
UV-LED間隔がLV-9、LV-18、LV-24で同一

LED交換ユニット図

UV-LEDユニット(全機種共通)
落下防止機構付きネジを手で回して脱着可能

電源ユニット図(LV-6及びLV-9)

電源ユニット(LV-6及びLV-9)

電源ユニット図(LV-18及びLV-24)

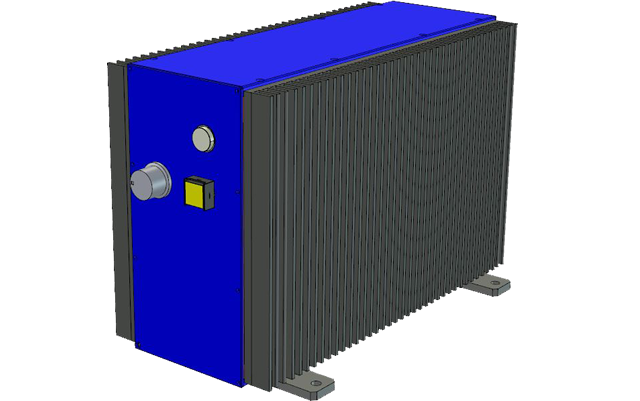

電源ユニット(LV-18及びLV-24)

ブラックライトLVシリーズ斜め下から見た図

全機種(下面)
上からLV-24、LV-18、LV-9、LV-6

下面カバーを開けた図

カバーOPEN (画像はLV-9)
ネジとコネクターを外して簡単に
ユニット交換

仕様

横にスクロールしてご覧いただけます。

電源 AC100~240V 50/60Hz
消費電力 LV-6:140W
LV-9:180W ←旧製品「L-1000(1000W)」の後継品
LV-18:330W
LV-24:430W
紫外線光源 UV-LED使用
紫外線最大照度 ■フィルター面より距離381mm
LV-9,18,24:10,000μW/cm2以上
LV-6:3,500μW/cm2以上

■フィルター面より距離600mm
LV-9,18,24:6,500μW/cm2以上
LV-6:2,300μW/cm2以上

■フィルター面より距離800mm
LV-9,18,24:4,000μW/cm2以上
LV-6:1,500μW/cm2以上

注)紫外線が強すぎる場合は、ボリュームを下げることでLED寿命延長にも繋がります。
紫外線波長 365±5nm(at 25℃) UV-LED使用(日本製)
使用環境温度 5~45℃(周囲温度)
使用環境湿度 20~80%RH(ただし、結露なきこと)
LED設計寿命 14,000時間
初期値の70%まで出力が低下する時間で、保証時間ではありません。
ボリュームを下げてご使用になることにより設計寿命は延びる傾向にあります。
冷却方式 自然放熱
電源コード長さ 電源~投光器ケーブル 3.0m   電源ケーブル(プラグなし) 5m
投光器寸法・重量 LV-6    :    W1,080  ×  D171  ×  H188    約7.9kg
LV-9    :      W 630  ×  D171  ×  H188      約8.2kg
LV-18  :    W1,260  ×  D171  ×  H188      約14.3kg
LV-24  :    W1,680  ×  D171  ×  H188       約21.2kg
付属品 ・取付ブラケット

LVシリーズの特徴

● 光学設計は特許技術を用いており、ムラの無い照射を実現しております。
● LV-9・18・24 は同じ光学設計の為、ラインの長さに合わせて組合せてご使用になれます。
● LV-6 は低紫外線照度のラインに有効です。
● LED ユニット(防塵対応品)単位での交換が可能。
● 投光器・電源共にファンレスでの放熱設計を行っており、故障要因を減少させております。
● 特殊保護フィルターは合成石英ガラス製で硬度と耐熱性が高く、見づらさの原因となるハレーションや反射の原因となる不要な可視光量を減少させ、観察がしやすくなっております。
● 航空機・自動車・鉄道・インフラ及びそれらの素材・部品などの製造・保守に係る非破壊検査、オイル・冷媒漏れ検査、クリーンルーム、芸術品の修復、蛍光による装飾などにお使いいただけます。
● 各種対応規格はお問合わせください。

3連灯の場合の配向分布イメージ

※価格及び詳細な仕様はこちらからお問い合わせください。

カタログダウンロード ※ボタンクリックでダウンロードが開始されます。
