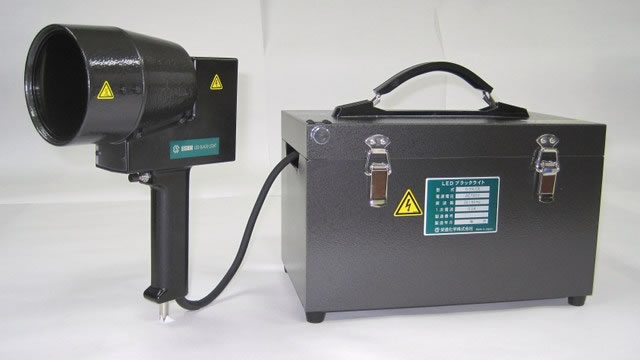

UV-LEDブラックライト【ハンディタイプ】

<JIS Z 2323:2017準拠>
実際の検査時における使用条件に最適化して設計されております。

カタログダウンロード

S-35LCの特徴

有効照射範囲が広い

照射距離200mmでも381mmでも、1000μW/cm2の範囲がφ170mm。

照射範囲にムラがない

独自の光学設計により、照射範囲内での極端な照度の変化がありません。

ハレーションが起きにくい

Vカットガラス(標準装備)は検査に不要な光を大幅にカットし、検査精度を向上させます。

S-35R型

Vカットガラス無し

S-35R型

Vカットガラスあり

  • 金属製の反射鏡を採用しているので、レンズの劣化による紫外線放射照度の低下がありません。
  • 特殊配光技術により、距離200mmでも381mmでも有効照射範囲は変わりません。
    (有効照射範囲:照射面で紫外線放射照度1000μW/cm2以上の範囲)
  • 可視光補助ランプにもLEDを使用。ON-OFFスイッチ式により連続点灯が可能。
  • 放熱性能が高く、ブラックライト表面の温度が異常な高温になることがありません。
  • 灯具および収納ボックス(予備コンセント内蔵)は、割れに強い金属製(灯具のグリップは樹脂製)。

仕様

横にスクロールしてご覧いただけます。

電源 AC100V±10%・50/60Hz
一次電流 0.5A
光源 【紫外線】ピーク波長365±5nm(標準:at 25℃) UV-LED使用
【可視光】高輝度白色LED使用
紫外線光源の可視光対策 Vカットガラス(標準装備)
紫外線光源の可視光量 10ルクス(≒1フートキャンドル)未満 :距離381mm
距離200mm未満では10ルクス(≒1フートキャンドル)を超えることがあります。
LED寿命 10,000時間 (設計寿命であり、使用環境・使用方法により異なります)
再点灯時間 即時点灯
紫外線放射照度 4500μW/c㎡以上 (距離381mm:中心)
使用中の表面温度 50℃未満 (周囲温度20℃時)
有効照射範囲 ※1) 約φ170mm(距離381mm)
約φ170mm(距離200mm)
使用環境温度・湿度 周囲温度:5~40℃ 相対湿度:20~80%(ただし、結露の無いこと)
寸法・重量 【灯具】φ92×169×237mm 約0.6kg (ケーブル含まず)
【収納ボックス】W300×D185×H204mm 約3.4kg
予備コンセント AC100V専用2口(連続6A)
ケーブル長さ ランプケーブル3m 電源ケーブル2.5m
オプション 支持棒・ランプケーブル延長

※1)紫外線放射照度1000μW/cm2以上の範囲
注)測定値は当社校正済み測定器にて測定したものであり、保証値ではありません。測定器の違いにより数値が異なることがございます。

UV-LEDブラックライト「S-35LCE」

<ASTM E 3022、RRES 90061及びJIS Z 2323:2017準拠>
実際の検査時における使用条件に最適化して設計されております。

カタログダウンロード

S-35LCEの特徴

有効照射範囲が広い

照射距離200mmでも381mmでも、1000μW/cm2の範囲がφ127mm。

照射範囲にムラがない

独自の光学設計により、照射範囲内での極端な照度の変化がありません。

ハレーションが起きにくい

Vカットガラス(標準装備)は検査に不要な光を大幅にカットし、検査精度を向上させます。

S-35R型

Vカットガラス無し

S-35R型

Vカットガラスあり

  • ASTM E 3022及びRRES 90061準拠。
  • 金属製の反射鏡を採用しているので、レンズの劣化による紫外線放射照度の低下がありません。
  • 特殊配光技術により、距離200mmでも381mmでも有効照射範囲は変わりません。
    (有効照射範囲:照射面で紫外線放射照度1000μW/cm2以上の範囲)
  • 可視光補助ランプにもLEDを使用。ON-OFFスイッチ式により連続点灯が可能。
  • 放熱性能が高く、ブラックライト表面の温度が異常な高温になることがありません。
  • 灯具および収納ボックス(予備コンセント内蔵)は、割れに強い金属製(灯具のグリップは樹脂製)。

仕様

横にスクロールしてご覧いただけます。

電源 AC100V±10%・50/60Hz
一次電流 0.3A
光源 【紫外線】ピーク波長365±5nm(標準:at 25℃) UV-LED使用
【可視光】白色LED使用 オプションとしてウォームホワイトに変更可能
紫外線光源の可視光対策 Vカットガラス(標準装備)
紫外線光源の可視光量 5ルクス未満:最小最大作業距離内
LED寿命 10,000時間 (設計寿命であり、使用環境・使用方法により異なります)
再点灯時間 即時点灯
紫外線強度 3000μW/c㎡以上(距離381mm:中心)
使用中の表面温度 48℃未満 (周囲温度25℃時)
有効照射範囲 ※1) 約φ127mm(距離381mm)
使用環境温度・湿度 周囲温度:10~50℃ 相対湿度:20~80%(ただし、結露の無いこと)
寸法・重量 【灯具】φ92×169×237mm 約0.6kg (ケーブル含まず)
【収納ボックス】W300×D185×H204mm 約3.4kg
予備コンセント AC100V専用2口(連続6A)
ケーブル長さ ランプケーブル3m 電源ケーブル2.5m
オプション 支持棒・ランプケーブル延長・メタルタッチ防止用カバー
