ネットショップ磁化電源装置
プロッド法やコイル法のほか、磁化処理台と組み合わせることで様々な磁化を行うことができます。出張検査用の小型電源から、航空機検査にも使用できる三相全波まで、さまざまなタイプを用意しております。
小型磁化電源装置（単相半波整流）
出張検査に最適な小型磁化電源装置です。
横にスクロールしてご覧いただけます。
| 仕様 | ES-1D型 | SA-20型 | |
|---|---|---|---|
| 入力電源 | 単相200V 50/60Hz 最大40A |
単相200V 50/60Hz 最大60A |
|
| 磁化電流値 (定格) |
DC(波高値) | 1200A | 2000A |
| AC(波高値) | なし | 1500A | |
| 負荷条件 | 付属磁化ケーブル接続時 | ||
| 通電サイクル(定格電流時) | 1秒通電/1秒休止を30分以内 | ||
| 整流方式 | サイリスター位相制御による単相半波整流 | ||
| 通電時間 | 0～3秒（標準設定）/ フリー通電付き | ||
| 脱磁方式 | DC | なし | なし |
| AC | なし | 自動減衰脱磁・自動復帰 | |
| 磁化ケーブル | 80sq 3M 2本 | 80sq 3M 2本 | |
○標準付属品
・磁化ケーブル 3M 2本
・電源ケーブル 5M 1本
○オプション
・プロッド電極 1組 リモートスイッチ付き
・コイル用磁化ケーブル
・通電フットスイッチ
・100Vコンセント
○特別仕様
・交流専用機 / 直流専用機
ＳＡ型磁化電源装置（単相半波整流）
直流（単相半波）磁化と交流磁化、脱磁まで内蔵した標準的な磁化電源装置です。
横にスクロールしてご覧いただけます。
| 仕様 | SA-30型 | SA-40型 | SA-50型 | SA-60型 | |
|---|---|---|---|---|---|
| 入力電源 | 単相200V 50/60Hz 最大100A |
単相200V 50/60Hz 最大150A |
単相200V 50/60Hz 最大250A |
単相200V 50/60Hz 最大350A |
|
| 磁化電流値(定格) | DC(波高値) | 3000A | 4000A | 5000A | 6000A |
| AC(波高値) | 2000A | 3000A | 3000A | 4000A | |
| 負荷条件 | 付属磁化ケーブル接続時 | ||||
| 通電サイクル(定格電流時) | 1秒通電 / 20秒休止 | ||||
| 整流方式 | サイリスター位相制御による単相半波整流 | ||||
| 通電時間 | 0～3秒（標準設定）/ フリー通電付き | ||||
| 脱磁方式 | DC | 自動転極減衰脱磁・自動復帰 | |||
| AC | 自動減衰脱磁・自動復帰 | ||||
| 磁化ケーブル | 100sq 5M 2本 | 150sq 5M 2本 | |||
○標準付属品
・磁化ケーブル 5M 2本
・電源ケーブル 5M 1本
・通電フットスイッチ
○オプション
・プロッド電極 1組 リモートスイッチ付き
・コイル用磁化ケーブル
・100Vコンセント
○特別仕様
・交流専用機 / 直流専用機
・高負荷仕様（負荷条件/通電サイクル)
TDF型磁化電源装置（三相全波整流）
三相全波整流を内蔵し、航空機部品などの検査に適したＡＳＴＭ規格準拠の磁化電源装置です。
横にスクロールしてご覧いただけます。
| 仕様 | TDF-40型 | TDF-50型 | TDF-60型 | TDF-70型 | |
|---|---|---|---|---|---|
| 入力電源 | 三相200V 50/60Hz 最大360A |
三相200V 50/60Hz 最大400A |
三相200V 50/60Hz 最大500A |
三相200V 50/60Hz 最大600A |
|
| 磁化電流値(定格) | DC(波高値) | 4000A | 5000A | 6000A | 7000A |
| AC(波高値) | 3000A | 3000A | 4000A | 4000A | |
| 負荷条件 | 付属磁化ケーブル接続時 | ||||
| 通電サイクル(定格電流時) | 0.5秒通電 / 20秒休止 | ||||
| 整流方式 | サイリスター位相制御による単相半波整流 | ||||
| 通電時間 | 0～3秒（標準設定）/ フリー通電付き | ||||
| 脱磁方式 | DC | 自動転極減衰脱磁・自動復帰 | |||
| AC | 自動減衰脱磁・自動復帰 | ||||
| 磁化ケーブル | 200sq 5M 2本 | ||||
○標準付属品
・磁化ケーブル 5M 2本
・電源ケーブル 5M 1本
・通電フットスイッチ
○オプション
・プロッド電極 1組 リモートスイッチ付き
・コイル用磁化ケーブル
・100Vコンセント
○特別仕様
・直流専用機
・高負荷仕様（負荷条件/通電サイクル)
磁化処理装置に磁化電源を組み込み一体化した装置
磁粉探傷装置とは、磁化電極、磁化コイル、磁粉液タンク、磁粉散布機構および作業台などを備えた磁化処理装置に磁化電源を組み込み一体化した装置です。
この装置には、小型の教育用から航空機用（AMS規格適合）まで種々のものがあります。
SA型磁粉探傷装置（検査暗室一体型）
本装置は水平型装置のなかで、もっとも普及している標準型装置です。
横にスクロールしてご覧いただけます。
| 仕様 | SA-30H型 | SA-40H型 | SA-50H型 | |
|---|---|---|---|---|
| 入力電源 | AC-200V 50/60Hz 約100A |
AC-200V 50/60Hz 約150A |
AC-200V 50/60Hz 約200A |
|
| 磁化電流値(定格) | DC(波高値) | 3000A | 4000A | 5000A |
| AC(波高値) | 2000A | 3000A | 3500A | |
| 整流方式 | サイリスター位相制御による単相半波整流 | |||
| 通電時間 | 0-3秒（標準設定）及びフリータイム付 | |||
| 通電サイクル(定格電流時) | 1秒通電20秒休止連続運転可能 | |||
| コイル径 | なし（補助コイル100φ付） | 200φ 6T | 300φ 6T | |
| 脱磁方式 | DC | 自動転極脱磁、瞬時復帰内臓 | ||
| AC | 自動減衰脱磁、瞬時復帰内臓 | |||
| 電極間最大幅 | 0-500mm | 0-700mm | 0-1000mm | |
| 寸法 | W1200×H850×D700 | W1400×H850×D800 | W1800×H850×D800 | |
標準付属品
- テストバー（銅棒25φ×400mm）
- 補助コイル100mmφ（SA-30Hのみ）
- 足踏スイッチ
- 蛍光灯（20W）、換気扇一式
- AC100Vコンセント
オプション品
- 暗幕
- ブラックライト
教育用磁粉探傷装置
本装置は教育用あるいは磁化テストを目的に製作しております。
| 仕様 | A-20H型 | |
|---|---|---|
| 入力電源内容 | AC-100V 50/60Hz 約30A | |
| 磁化電流値(定格) | DC(波高値) | 2000A |
| AC(波高値) | 1500A | |
| 整流方式 | スライダックによる単相半波整流 | |
| 通電時間 | 0-3秒(標準設定)及びフリータイム付 | |
| 通電サイクル(定格電流時) | 1秒通電60秒休止連続運転可能 | |
| 磁粉液散布 | オイラー | |
横にスクロールしてご覧いただけます。
付属品
- 補助コイル
- テストバー
- 足踏スイッチ

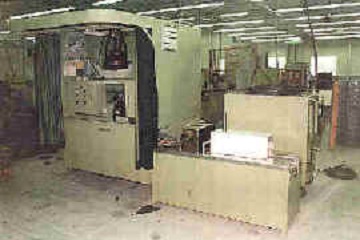

多方向磁化式磁粉探傷装置（ディオべック磁化式）
▲ET-30型
検査物の長手方向、円周方向の欠陥を一回の磁化操作で同時に検出できます。磁化電源は検査物に合わせて設計・製作します。
画像のET-30型は、検査物をコンベアで搬送、磁化位置へ搬入、ディオべック磁化、はね出し、検査後コンベア脱磁までの自動装置です。

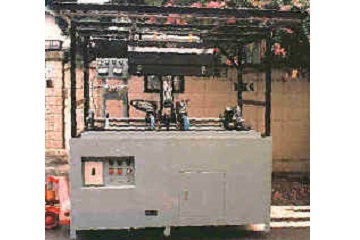

浸漬式磁粉探傷装置
▲DHT-30型
磁粉液の適用を浸漬式にした装置です。装置として電極圧着式のDHS型とクランプ型の2つの機種があります。
いずれの場合もご希望の仕様に合わせて設計・製作します。

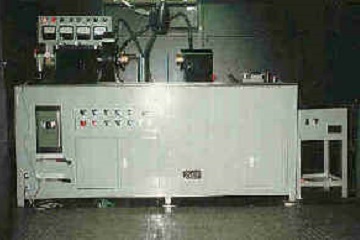

TDF型磁粉探傷装置
航空機など精密部品の欠陥検出を対象としておりAMS規格に準拠した装置です。
横にスクロールしてご覧いただけます。
| 仕様 | TDF-26H型 | TDF-54H型 | TDF-96H型 | TDF-144H型 | |
|---|---|---|---|---|---|
| 入力電源 | 3φAC-200V 50/60Hz 約160A |
3φAC-200V 50/60Hz 約400A |
3φAC-200V 50/60Hz 約500A |
3φAC-200V 50/60Hz 約500A |
|
| 磁化電流値(定格) | DC(波高値) | 2000A | 5000A | 6000A | 6000A |
| AC(波高値) | 1500A | 3000A | 4000A | 4000A | |
| 整流方式 | サイリスター位相制御による3相全波整流 | ||||
| 通電時間 | 0-3秒（標準設定）及びフリータイム付 | ||||
| 通電サイクル(定格電流時) | 0.5秒通電20秒休止連続運転可能 | ||||
| コイル径 | φ300 6T | ||||
| 脱磁方式 | DC | 自動転極脱磁、瞬時復帰内臓 | |||
| AC | 自動減衰脱磁、瞬時復帰内臓 | ||||
| 電極間最大幅 | 0-660mm | 0-1370mm | 0-2440mm | 0-3660mm | |
| 寸法 | W2000×H900×D800 | W2000×H900×D800 | W3400×H900×D800 | W3400×H900×D1000 | |
標準付属品
- テストバー（銅棒25φ×400mm）1本
- 足踏スイッチ（1台）
- AC100Vコンセント
オプション品
- 暗幕
- ブラックライト
- 暗室（蛍光灯20W、換気扇）
